Как определить размеры метрического крепежа

Главное из статьи

• Размер метрического крепежа определяется по двум параметрам: диаметру резьбы и шагу. Например, М10 означает диаметр 10 мм, а М10×1.25 — диаметр 10 мм и шаг резьбы 1,25 мм.
• Для измерения диаметра используют штангенциркуль, а для определения шага — резьбомер.
• Обозначение резьбы M12×1.5–6g показывает тип резьбы, номинальный диаметр 12 мм, шаг 1,5 мм и поле допуска 6g.
• При одинаковом диаметре крепеж может иметь разный шаг резьбы: крупный (стандартный) или мелкий. Мелкий шаг используют для точной регулировки и соединений, работающих при вибрационных нагрузках.
• После измерения всегда сверяйте параметры с таблицами стандартных размеров.

1. Что такое метрический крепеж

К основным видам метрического крепежа относятся болты, винты, шпильки, гайки и шайбы. Все они имеют размеры, определяемые по метрическим стандартам: диаметр резьбы указывается в миллиметрах (например, М6, М8, М10).

Главное отличие метрического крепежа — размеры резьбы указываются в миллиметрах, а не в дюймах.

Как обозначается размер метрического крепежа

Например, обозначение М10 означает болт или гайку с метрической резьбой диаметром 10 мм. Если указан дополнительный параметр, например М10×1.25, число после знака × показывает шаг резьбы.

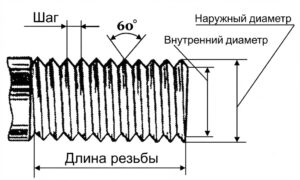

2. Характеристики метрической резьбы

Метрическая резьба описывается тремя ключевыми характеристиками.

Номинальный диаметр (d) — это условный размер, используемый для обозначения резьбы (например, М10 для диаметра 10 мм). На практике он соответствует наружному диаметру резьбы болта, измеренному по вершинам витков.

Шаг резьбы (P) — расстояние между двумя соседними одноименными точками профиля, измеренное параллельно оси резьбы. Простыми словами, это дистанция от вершины одного витка до вершины следующего. Измеряется в миллиметрах.

Профиль резьбы — форма сечения витка. В стандартной метрической резьбе используется профиль с углом 60°.

Крупный и мелкий шаг резьбы

Для одного и того же номинального диаметра может существовать резьба с разным шагом. Крупный шаг — это стандартный (основной) шаг резьбы для данного диаметра, который используется по умолчанию. Мелкий шаг — это уменьшенный шаг по сравнению со стандартным, применяемый для специальных задач. Например, для резьбы М10 крупный шаг резьбы составляет 1,5 мм, а мелкие могут быть 1,25, 1,0 и 0,75 мм.

Когда используется мелкий шаг резьбы

• Регулировочные винты: Обеспечивают более точную настройку.
• Тонкостенные детали: Увеличивают площадь контакта витков, снижая давление на материал.
• Высоконагруженные соединения: За счет меньшей высоты профиля увеличивается эффективный диаметр стержня болта, что повышает его прочность на разрыв. Соединение лучше сопротивляется вибрационным нагрузкам.

Компромисс мелкого шага заключается в его меньшей технологичности и повышенной чувствительности к повреждениям. Витки мелкой резьбы легче сорвать при перетяжке, а само соединение более уязвимо к загрязнению.

Правая и левая резьба (LH)

По умолчанию метрический крепеж имеет правую резьбу, которая затягивается по часовой стрелке. Левая резьба (LH, Left-Hand) используется в механизмах, где вращение может привести к самооткручиванию обычного соединения. В таких случаях нагрузка способствует дополнительной затяжке левой резьбы, предотвращая ослабление крепежа.

Примеры применения: левая педаль велосипеда, крепеж дисков в некоторых инструментах, винты для стяжки тросов.

3. Пошаговое руководство: измеряем метрический крепеж

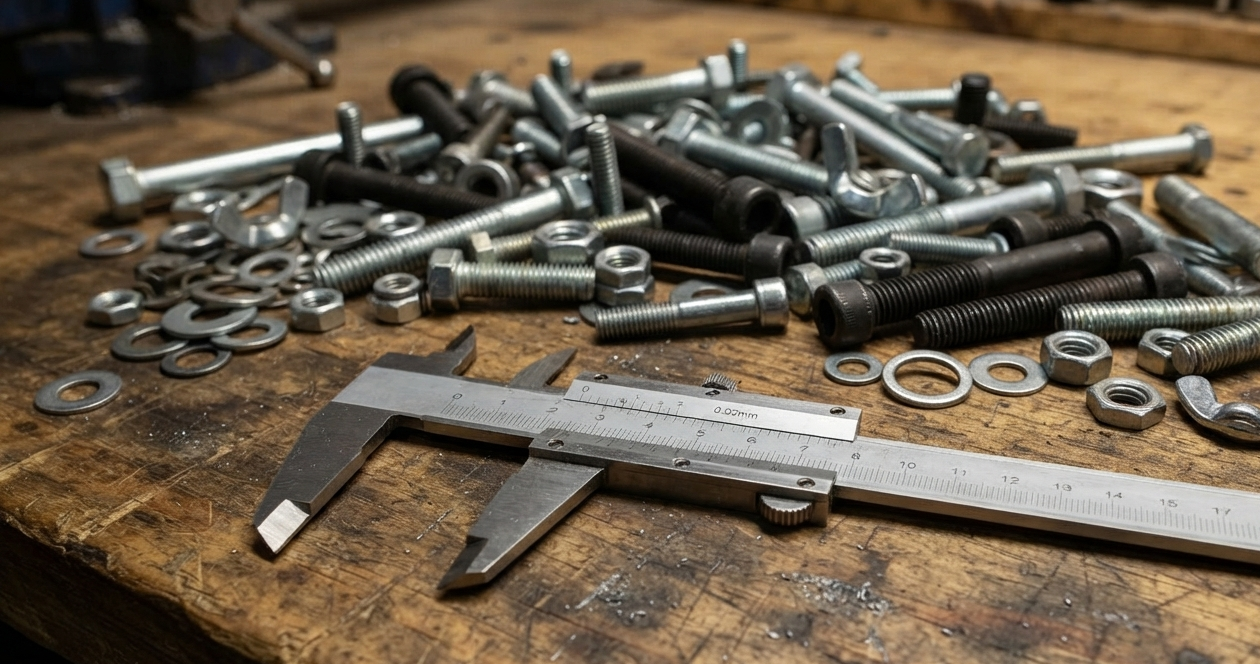

Шаг 1. Выбор инструмента: от линейки до микрометра

Точность идентификации крепежа напрямую зависит от инструмента.

• Линейка/рулетка. Точность: низкая (±0.5 мм). Скорость: высокая. Цена: низкая. Применение: для грубой оценки диаметра и длины болтов размером от М8 и выше.
• Штангенциркуль. Точность: высокая (±0.02-0.1 мм). Скорость: средняя. Цена: средняя. Применение: универсальный инструмент для точного измерения наружного и внутреннего диаметра.
• Резьбомер. Точность: специализированная. Скорость: высокая. Цена: низкая. Применение: для точного и быстрого определения шага резьбы путем подбора шаблона.
• Микрометр. Точность: очень высокая (±0.001-0.01 мм). Скорость: низкая. Цена: высокая. Применение: для прецизионных измерений в машиностроении.

Для большинства бытовых и ремонтных задач достаточно штангенциркуля и резьбомера.

Шаг 2. Измерение диаметра: главный параметр

Для измерения наружного диаметра болта зажмите его резьбовую часть между губками штангенциркуля без сильного давления. Убедитесь, что инструмент перпендикулярен оси болта. Полученное значение — это наружный диаметр. Он может быть немного меньше номинального (например, 9.89 мм для болта М10) из-за поля допуска. Типичные ошибки при измерении: замер диаметра головки вместо резьбы, измерение поврежденных или замятых витков, неправильное считывание показаний по нониусу штангенциркуля.

Шаг 3. Определение шага: самый сложный этап

Существует два основных метода определения шага.

• С помощью резьбомера. Это самый надежный способ. Прикладывайте шаблоны из набора к резьбе, пока один из них не совпадет с профилем витков без зазоров. Значение шага указано на шаблоне.
• С помощью штангенциркуля. Метод требует точности. Измерьте расстояние между вершинами нескольких витков и разделите на их количество. Чтобы минимизировать погрешность, измеряйте расстояние не между двумя, а между 11 витками (что соответствует 10 шагам). Например, вы измерили 12.5 мм. Разделив на 10, получаете шаг 1.25 мм. Этот способ значительно точнее измерения одного шага.

Шаг 4. Сверка с таблицей: финальная идентификация

Имея два параметра, можно определить крепеж. Алгоритм прост: вы измерили наружный диаметр около 11.9 мм и шаг 1.75 мм. Округляем диаметр до ближайшего целого — 12 мм. Смотрим в справочную таблицу для резьбы М12. Стандартный крупный шаг для М12 — 1.75 мм. Вывод: это стандартный болт М12.

Как быстро определить размер болта:

1. Измерьте диаметр:
   ≈8 мм → М8
   ≈10 мм → М10
   ≈12 мм → М12
2. Определите шаг:
   М10 → обычно 1,5 мм
   М12 → обычно 1,75 мм
3. Проверьте по таблице.

Как определить размер крепежа по отверстию?

Часто болт утерян, а подобрать новый нужно по резьбовому отверстию. Для этого измерьте внутренний диаметр отверстия по вершинам резьбы с помощью внутренних губок штангенциркуля. Полученное значение будет близко к внутреннему диаметру резьбы. Далее, используя резьбомер, определите шаг. По справочной таблице найдите стандартную резьбу с таким внутренним диаметром и шагом. Например, внутренний диаметр 8.5 мм и шаг 1.25 мм соответствуют стандартной резьбе М10х1.25.

Диагностика ‘сложного’ крепежа: ржавчина, износ, краска

Работа с неидеальным крепежом требует подготовки. Перед измерением очистите резьбу металлической щеткой от ржавчины, грязи или старой краски. Если витки изношены, измеряйте диаметр в наименее поврежденной части, ближе к головке болта. Если часть резьбы сорвана, шаг можно определить на уцелевшем участке, используя метод замера дистанции на 10 шагов. Это позволяет получить точный результат даже при частичном повреждении.

4. Читаем маркировку: что означает обозначение резьбы

Полное обозначение метрической резьбы содержит основные параметры крепежа: тип резьбы, номинальный диаметр, шаг и поле допуска. Разберем пример M16×1.5–6g:

M — обозначает метрическую резьбу.

16 — номинальный диаметр резьбы в миллиметрах. Это размер, по которому определяется тип крепежа (например, М16).

1.5 — шаг резьбы в миллиметрах. Если используется стандартный крупный шаг, его значение часто не указывают. Например, обозначение М16 обычно означает резьбу М16 с крупным шагом 2 мм.

6g — поле допуска наружной резьбы (болта). Этот параметр определяет допустимые отклонения размеров резьбы и влияет на точность посадки соединения. Цифра обозначает степень точности допуска, а буква g — положение поля допуска для наружной резьбы. Для внутренней резьбы (гайки) используется обозначение с прописной буквой, например 6H.

Как покрытие влияет на размер крепежа

Защитные покрытия наносятся на крепеж после нарезания резьбы и увеличивают его фактические размеры. Толщина слоя может составлять от 5 до 25 мкм. Для горячего цинкования толщина может достигать 40-60 мкм. Это может привести к тому, что болт с толстым покрытием не войдет в стандартное резьбовое отверстие с полем допуска H. Стандарты (например, ГОСТ Р ИСО 10684) это учитывают: резьба под покрытие нарезается с заниженным полем допуска (например, 6az вместо 6g), чтобы после нанесения защитного слоя финальные размеры оказались в пределах стандартного допуска 6g.

5. Можно ли использовать вместе метрическую и дюймовую резьбу?

Совместное использование метрической и дюймовой резьбы в одном механизме недопустимо. Это приведет к повреждению соединения. Дюймовая резьба отличается от метрической углом профиля (55° для резьбы Уитворта, 60° для американской серии UNC/UNF) и способом измерения шага — в витках на дюйм (TPI).

Чек-лист для быстрой проверки метрической и дюймовой резьбы:

• Осмотрите головку болта. Метрический высокопрочный крепеж обычно маркируется цифрами класса прочности (8.8, 10.9). Американский дюймовый крепеж маркируется радиальными насечками — их количество соответствует классу прочности.
• Проверьте совместимость. Попробуйте накрутить на болт заведомо метрическую гайку. Если после одного-двух оборотов она идет туго или клинит — с высокой вероятностью болт дюймовый. Их шаги не совпадают.
• Измерьте диаметр штангенциркулем. Если результат измерения близок к целому числу миллиметров (например, 7.92 мм для М8 или 9.91 мм для М10), это метрический крепеж. Если получается неровное значение (например, 12.65 мм), переведите его в дюймы (12.65 / 25.4 ≈ 0.498 дюйма). Это соответствует стандартному размеру 1/2 дюйма.

Справочник мастера

Таблица: Основные размеры метрической резьбы (M2-M20)

Таблица содержит ключевые параметры для работы с наиболее распространенными размерами метрической резьбы по стандартам ГОСТ и DIN.

Заключение

Точное определение размеров крепежа — базовый навык в ремонте и сборке. Он позволяет обеспечить надежность и безопасность соединений, а также избежать финансовых потерь из-за повреждения деталей. Теперь вы знаете алгоритм и ключевые нюансы. Возьмите первый попавшийся болт и попробуйте его идентифицировать — закрепите навык на практике.

FAQ

Можно ли нарезать метрическую резьбу на дюймовом стержне?

Технически это возможно, если диаметр стержня позволяет, но крайне не рекомендуется. Шаги и профили резьбы не совпадают. Такое соединение будет иметь низкую прочность и ненадежно. Следует использовать стержень, предназначенный для метрической резьбы.

Как измерить резьбу на шпильке без головки?

Процесс измерения не отличается от измерения болта. Номинальный диаметр измеряется штангенциркулем по резьбовой части, а шаг определяется резьбомером или методом замера расстояния между 11 витками.

Что делать, если резьба нестандартная?

Если измеренные диаметр и шаг не соответствуют стандартным таблицам ГОСТ или DIN, возможно, вы имеете дело со специальной резьбой (например, трапецеидальной, упорной или дюймовой). В этом случае потребуется консультация с техническими каталогами производителей или специализированными справочниками.

Как точно измерить внутренний диаметр гайки?

Используйте внутренние губки штангенциркуля. Введите их в отверстие, разведите до касания вершин резьбы и зафиксируйте показание. Это будет внутренний диаметр по выступам. Для точного определения номинального диаметра лучше измерить шаг резьбомером и найти соответствие в таблице.

Как определить размер болта без маркировки?

Если на крепеже нет маркировки, размер можно определить измерением наружного диаметра и шага резьбы.

Как определить размер гайки?

Размер гайки определяется по внутреннему диаметру и шагу резьбы. Например, гайка М10 подходит для болта с резьбой М10.

Чем отличается М10 от М10×1.25?

М10 обычно означает стандартную резьбу с крупным шагом 1,5 мм. Обозначение М10×1.25 указывает на мелкий шаг 1,25 мм.
