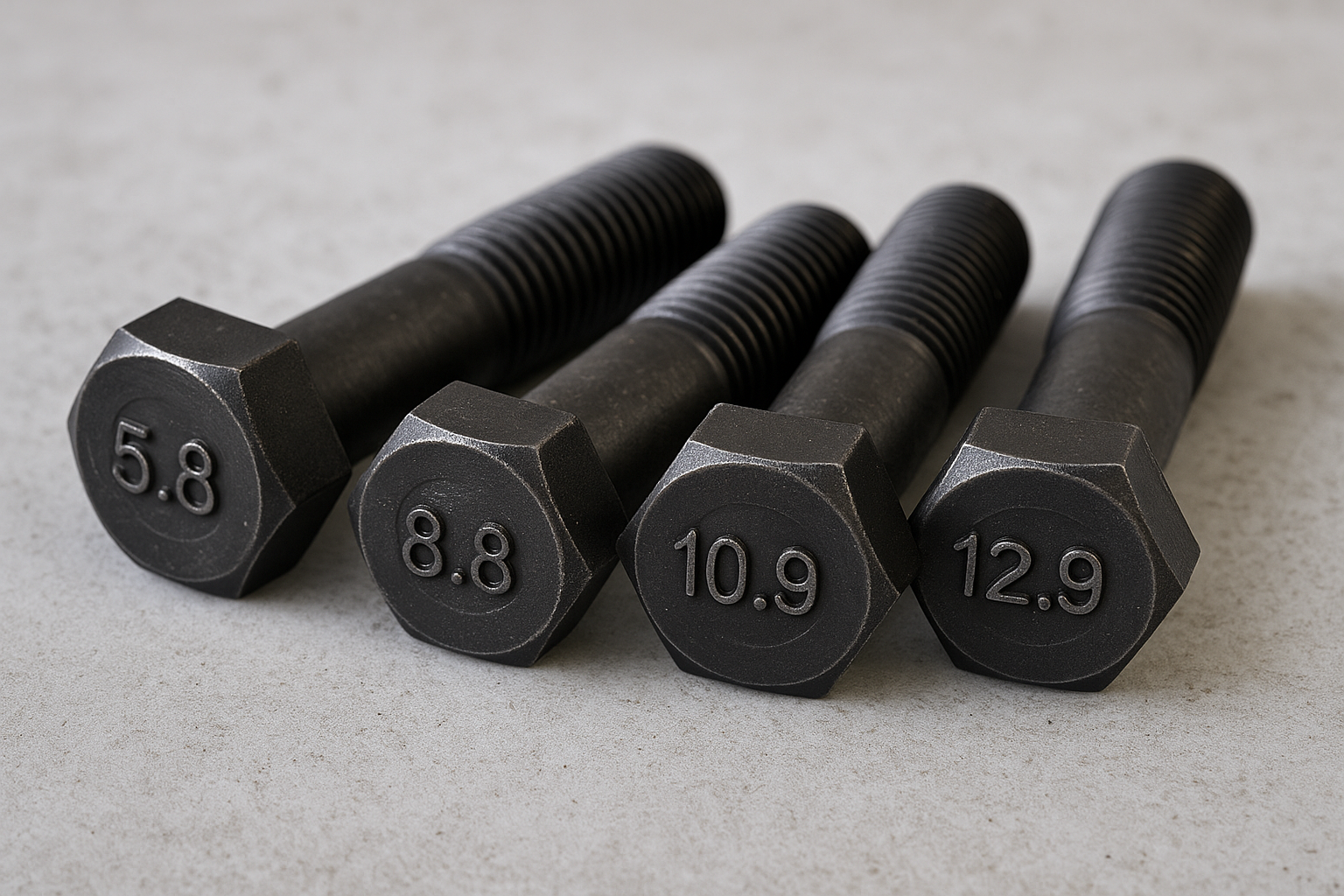

Класс прочности крепежа: что означают маркировки 8.8, 10.9 и другие
Класс прочности — одна из основных характеристик метрического крепежа из углеродистых и легированных сталей. Маркировка на головке болта, например 8.8 или 10.9, показывает его механические свойства: предел прочности и предел текучести. Эти параметры необходимо учитывать при выборе крепежа для надежных резьбовых соединений в машиностроении, строительстве и других сферах.
Классы прочности различных видов метрического крепежа регламентируются серией стандартов ISO 898. Для болтов, винтов и шпилек применяется ISO 898-1 (в России — ГОСТ Р ИСО 898-1-2011), а для гаек — ISO 898-2 (ГОСТ Р ИСО 898-2).
Как определить класс прочности болта?
Класс прочности определяется по маркировке на головке болта. Например, обозначение 8.8 означает предел прочности 800 МПа и предел текучести 640 МПа. Если маркировка отсутствует или стерта, определить класс без лабораторного анализа невозможно.
Главное из статьи
- Первая цифра в маркировке (например, ‘8’ в 8.8) — это 1/100 предела прочности на разрыв в МПа.
- Вторая цифра (‘8’ в 8.8) — это отношение предела текучести к пределу прочности, умноженное на 10.
- Предел текучести важнее предела прочности, так как он определяет начало необратимой деформации.
- Высокопрочный крепеж (10.9, 12.9) прочнее, но более хрупкий и не всегда лучше для динамических нагрузок.
- Правильный момент затяжки, обеспеченный динамометрическим ключом, важнее класса прочности для сопротивления вибрации.
- Всегда используйте гайку соответствующего класса прочности, например, для болта 10.9 — гайку класса 10.
- Для ответственных узлов требуйте у поставщика сертификат качества на крепеж.
1. Что означают цифры: Расшифровка маркировки класса прочности
Маркировка класса прочности на головке болта — это не условные символы, а зашифрованные механические свойства. Расшифровка обозначения выполняется по простой формуле, регламентированной стандартом ISO 898-1.
Перед выбором класса прочности необходимо учитывать основные параметры метрического крепежа: диаметр резьбы, шаг и размеры болта.
Формула расчета:
- Первая цифра (до точки): умноженная на 100, дает значение номинального временного сопротивления (предела прочности на разрыв) в мегапаскалях (МПа).
- Вторая цифра (после точки): умноженная на 10, дает процентное отношение предела текучести к пределу прочности.
Пример расчета для болта с маркировкой «10.9»:
- Номинальный предел прочности: первая цифра (10) × 100 = 1000 МПа.
- Номинальный предел текучести: 1000 МПа × (9 / 10) = 900 МПа.
Полученные значения являются расчетными характеристиками класса прочности. Фактические минимальные значения механических свойств могут отличаться в зависимости от диаметра крепежа и требований стандарта.
Для перевода в более привычные килограмм-силы на квадратный миллиметр (кгс/мм²) значение в МПа делят примерно на 9,81. Упрощенно в инженерных расчетах часто используют деление на 10: 1000 МПа ≈ 100 кгс/мм².
Предел прочности (первая цифра)
Номинальное временное сопротивление — это максимальная нагрузка, которую болт выдерживает перед тем, как начнется его физическое разрушение (разрыв). Этот параметр важен для понимания абсолютного запаса прочности соединения.
Предел текучести (вторая цифра)
Предел текучести — это нагрузка, при которой в материале болта начинается пластическая деформация. После снятия такой нагрузки болт не вернется к своей первоначальной форме, он необратимо ‘потечет’. Для инженера это более важный параметр, чем предел прочности. Конструкция считается вышедшей из строя, когда соединение теряет жесткость и геометрию, а это происходит именно при достижении предела текучести, задолго до полного разрушения крепежа.
2. Таблица классов прочности крепежа: 4.6, 5.8, 8.8, 10.9, 12.9
Крепеж делится на низкопрочный, среднепрочный и высокопрочный. Выбор зависит от типа нагрузки, требований к безопасности и условий эксплуатации.
| Класс прочности | Предел прочности (МПа, мин.) | Предел текучести (МПа, мин.) | Материал (типичный) | Термообработка | Применение | Красный флаг |
|---|---|---|---|---|---|---|
| 4.6 | 400 | 240 | Низкоуглеродистая сталь (Ст3, C10) | Нет (холодная высадка) | Мебель, обшивка, малые статические нагрузки | Никогда не использовать в нагруженных узлах машин и строительных конструкций. |
| 5.8 | 500 | 400 | Низкоуглеродистая сталь (C20) | Нет (возможен наклёп) | Неответственные соединения в машиностроении | Не ставить в тормозную систему, подвеску, рулевое управление. |
| 8.8 | 800 | 640 | Среднеуглеродистая сталь (Ст35, Ст45, 40Х) | Закалка и отпуск | Машиностроение, строительство, автомобильная промышленность | Требует правильной затяжки, несовместим с гайками класса 5. |
| 10.9 | 1040 | 940 | Легированная сталь (40Х, 30ХГСА) | Закалка и отпуск | Двигатели, краны, мосты, ответственные металлоконструкции | Чувствителен к водородной хрупкости после гальванического покрытия. |
| 12.9 | 1220 | 1100 | Легированная сталь (30ХГСА, 40ХНМА) | Закалка и отпуск | Высоконагруженные механизмы | Хрупкий. Не применять при ударных и пиковых нагрузках, где важна пластичность. |
Низкопрочный крепеж (до 6.8)
Этот крепеж производится из низкоуглеродистой стали методом холодной высадки без последующей термической обработки. Он пластичен, дешев и предназначен для статических соединений, не испытывающих значительных нагрузок. Основная сфера — сборка мебели, монтаж легких конструкций, крепление декоративных панелей.
Среднепрочный (8.8)
Класс 8.8 — самый распространенный в промышленности. Он достигается за счет использования качественной углеродистой стали и обязательной термообработки (закалка и отпуск). Это оптимальный баланс прочности, пластичности и стоимости для большинства стандартных задач в машиностроении и строительстве.
Высокопрочный (10.9 и выше)
Для производства такого крепежа используют легированные стали. Высокопрочный крепеж предназначен для работы в условиях экстремальных статических и динамических нагрузок. Это крепление ответственных узлов двигателей, грузоподъемного оборудования, тяжелонагруженных фланцевых соединений. Работа с ним требует строгого соблюдения технологии, включая использование динамометрического ключа и контроль качества.
Какой класс прочности выбрать для разных задач?
Для большинства бытовых и строительных соединений подходит крепеж класса 8.8. Класс 10.9 применяют для ответственных соединений с повышенной нагрузкой. Класс 12.9 используют в высоконагруженных узлах, где требуется максимальная прочность.
Миф ‘чем прочнее, тем лучше’: компромисс прочности и пластичности
Интуитивный выбор самого прочного болта класса 12.9 для ответственного узла может быть опасен. Высокая прочность достигается за счет снижения пластичности. Такой болт становится более хрупким. Под воздействием пиковой или ударной нагрузки, превышающей расчетную, болт 12.9 может разрушиться внезапно, без предварительной деформации. В то же время болт класса 8.8 в аналогичной ситуации сначала ‘потечет’ — получит видимую пластическую деформацию, сигнализируя о перегрузке. Эта его способность ‘предупреждать’ о проблеме критически важна для узлов, где внезапный отказ недопустим, например, в элементах подвески автомобиля.
Какой класс прочности выбрать для уличной конструкции?
Для уличных конструкций чаще всего используют крепеж класса прочности 8.8 и выше. Такой крепеж обеспечивает достаточную прочность для большинства строительных и монтажных задач: крепления металлоконструкций, навесов, ограждений и других элементов, которые испытывают постоянные нагрузки.
При эксплуатации в условиях повышенной нагрузки, вибрации или ответственных соединений применяют крепеж классов 10.9 и 12.9. Однако высокий класс прочности не всегда является лучшим выбором: для наружного применения важно учитывать не только прочность болта, но и защитное покрытие. Оцинкованный крепеж или крепеж с антикоррозионным покрытием лучше подходит для эксплуатации на улице, так как защищает соединение от влаги и ржавчины.
Для обычных уличных конструкций, таких как заборы, навесы или элементы благоустройства, обычно достаточно оцинкованного крепежа класса 8.8. Для ответственных конструкций следует выбирать класс прочности с учетом расчетной нагрузки, условий эксплуатации и требований проекта.
3. Практическое руководство: Расчет, выбор и затяжка
Теоретические знания о классах прочности необходимо применять на практике. Ошибка в выборе или монтаже крепежа сводит на нет все его преимущества.
Чек-лист: 5 шагов выбора правильного болта
- Определить нагрузку. Установить тип (статическая, динамическая, вибрационная) и рассчитать величину сил, действующих на соединение.
- Учесть среду. Проанализировать условия эксплуатации: влажность, диапазон температур, наличие агрессивных химических веществ.
- Выбрать класс прочности с запасом. Для статических нагрузок коэффициент запаса по пределу текучести обычно принимают от 1.5 до 2.5. Для динамических и вибрационных — от 3 и выше.
- Подобрать гайку и шайбу. Класс прочности гайки должен соответствовать классу прочности болта (например, для болта 8.8 — гайка класса 8). Шайба должна иметь достаточную твердость.
- Проверить сертификат. У надежного поставщика всегда есть сертификат на партию крепежа, подтверждающий его соответствие стандартам ГОСТ, ISO или DIN и заявленным механическим свойствам.
Упрощенная таблица разрушающей нагрузки для болтов
В таблице приведена ориентировочная максимальная статическая нагрузка на срез для одного болта. Расчеты для реальных конструкций должны выполняться инженером.
| Диаметр резьбы | Класс 5.8 (кгс) | Класс 8.8 (кгс) | Класс 10.9 (кгс) |
|---|---|---|---|
| M8 | ~1490 | ~2380 | ~3080 |
| M10 | ~2340 | ~3750 | ~4850 |
| M12 | ~3380 | ~5410 | ~7000 |
| M16 | ~6280 | ~10050 | ~13000 |
Момент затяжки и динамометрический ключ
Затягивать ответственный крепеж ‘на глазок’ недопустимо. Недотянутый болт не создаст необходимого усилия прижатия деталей и может самооткрутиться от вибрации. Перетянутый болт будет поврежден — его напряжение превысит предел текучести, что приведет к потере прочности. Правильное усилие затяжки (предварительное натяжение) достигается только с помощью динамометрического ключа. Значение момента затяжки зависит от диаметра, класса прочности и коэффициента трения в резьбе.
Водородная хрупкость: тихий убийца высокопрочных болтов
Высокопрочный крепеж (класс 10.9 и выше) подвержен риску водородного охрупчивания. В процессе нанесения гальванических покрытий (например, цинкования) атомарный водород может проникнуть в структуру стали. Под нагрузкой эти атомы концентрируются в зонах дефектов и вызывают хрупкое разрушение крепежа спустя некоторое время после монтажа. Для предотвращения этого явления технология производства качественного высокопрочного крепежа включает операцию дегидрирования (низкотемпературный отпуск) сразу после нанесения покрытия.
Цена ошибки: реальная стоимость неправильно подобранного болта
Рассмотрим установку болтов класса 5.8 вместо требуемых 8.8 в ступицу колеса легкового автомобиля. Стоимость комплекта из 5 болтов М12х1.5 класса 8.8 — около 250 ₽. Стоимость аналогичных болтов класса 5.8 — 150 ₽. Экономия составляет 100 ₽. При движении на скорости 90 км/ч один из болтов 5.8 не выдерживает нагрузки и срезается. Это вызывает каскадное разрушение остальных. Последствия: повреждение ступичного подшипника (6 500 ₽), тормозного диска и суппорта (11 000 ₽), крыла и подкрылка (18 000 ₽), стоимость работ по замене (9 000 ₽), вызов эвакуатора (4 500 ₽). Суммарный ущерб — 49 000 ₽. Экономия в 100 ₽ привела к затратам, превышающим ее в 490 раз, не считая риска для жизни.
Класс прочности и усталость металла: как правильная затяжка продлевает жизнь болта
Сопротивление соединения вибрационным нагрузкам зависит не столько от абсолютного класса прочности, сколько от величины создаваемой им силы предварительной затяжки. Цель затяжки — сжать соединяемые детали с такой силой, чтобы внешние переменные нагрузки не могли их раздвинуть. В этом случае сам болт практически не испытывает циклических изменений напряжения и не подвергается усталостному разрушению. Правильно затянутый по моменту болт класса 8.8 создаст стабильно высокое усилие сжатия и прослужит в условиях вибрации дольше, чем недотянутый или перетянутый болт класса 10.9. Использование динамометрического ключа — ключевой фактор долговечности узла.
Заключение
Выбор класса прочности крепежа — это инженерный расчет, а не интуитивное решение. Правильно подобранный и затянутый болт обеспечивает надежность конструкции, а ошибка может привести к значительным финансовым потерям и угрозе безопасности. На рынке присутствует большое количество поддельного крепежа с фальшивой маркировкой. Для ответственных конструкций всегда требуйте у поставщика сертификат качества на конкретную партию товара, подтверждающий его механические свойства.
FAQ
Какие параметры важны при выборе метрического крепежа?
При выборе метрического крепежа учитывают диаметр резьбы, шаг резьбы, длину крепежа, материал, покрытие и класс прочности. Класс прочности определяет допустимые нагрузки, которые способен выдерживать болт или другой крепежный элемент.
Влияет ли смазка на момент затяжки?
Да, критически. Смазка снижает коэффициент трения в резьбе и под головкой болта. При одинаковом моменте, указанном на динамометрическом ключе, смазанный болт создаст усилие затяжки на 20-40% выше, чем сухой. Это может привести к превышению предела текучести и повреждению болта. Моменты затяжки в справочниках обычно указываются для сухой, чистой резьбы, если не оговорено иное.
Как определить класс прочности, если маркировка стерлась?
Достоверно — никак. Лабораторный анализ (измерение твердости по Виккерсу, спектральный анализ стали) дорог. Если маркировка не читается или отсутствует, крепеж следует считать низкопрочным (не выше класса 4.6) и использовать только в неответственных конструкциях.
Какую гайку использовать с болтом класса 10.9?
Класс прочности гайки должен соответствовать классу прочности болта. Для болта 10.9 используется гайка класса 10 (по ISO 898-2). Использование гайки низшего класса (например, 5 или 8) приведет к срыву резьбы гайки задолго до того, как болт достигнет своей расчетной нагрузки.
Можно ли повторно использовать высокопрочные болты (8.8 и выше)?
В большинстве случаев не рекомендуется. При первой затяжке до расчетного момента болт может испытать микродеформации в резьбе. Повторная затяжка может привести к неточному усилию или усталостному разрушению. В критически важных узлах (двигатель, подвеска) болты всегда меняют на новые.
Что такое дюймовый стандарт SAE J429?
Это американский стандарт для дюймового крепежа. Классы прочности обозначаются радиальными линиями на головке. Например, 3 линии соответствуют Grade 5 (аналог 8.8), а 6 линий — Grade 8 (аналог 10.9). Цифровая маркировка, как 8.8, характерна для метрической системы (ISO).
Чем отличаются болты по ГОСТ, DIN и ISO?
Современные ГОСТы в области крепежа в основном гармонизированы с международными стандартами ISO. DIN — это немецкий стандарт, который также во многом совпадает с ISO. Ключевые механические свойства (классы прочности) идентичны. Могут быть незначительные расхождения в геометрии (размер под ключ, высота головки), но для большинства применений они взаимозаменяемы.
